自动管材包装生产线

产品介绍

PPR直管在线烘烤包装线是实现PPR管从挤出机挤出后的管材检测、盖帽、烘烤、套小袋（PE袋）、套大袋（编织袋）、码垛的自动包装生产线。其中套大袋中包括说明书、合格证的自动投放及大袋标签的自动打印与缝纫。

该生产线对接4条PPR挤出生产线。整线包括盖帽检测一体机（4台）、在线烘箱（4台）、小包（PE热封）套袋机（4台）、小包缓存与推出（4台）、大包摆渡车（1台）、大包（编织袋缝纫）套袋机（2台）、机器人码垛（1台）。

工艺流程

盖帽检测一体机：

检测：管材从挤出机挤出切断后的排列、人工检测（直径、内壁杂质及缺陷）。不和格产品人工进行剔除，合格产品依次进入盖帽工位进行盖帽。

盖帽：对管材端面进行封堵，放置管材端面损伤或杂质进入内壁。

在线烘烤：管材完成盖帽封堵后，通过提升装置在烤箱中进行烘烤（边输送边加热），待管材烘烤完成后，从出口排出。

小包（PE热封）套袋机：对烘烤完成的管材进行计数、整理、套袋包装。包装完成后排出之后续工位。套袋采用PE袋包装，PE袋端口采用热熔封接。

小包缓存与推出：为大包包装提供小包包装管材的计数、整理及推入（小包推入大包包装袋中）。

大包摆渡车：用于大包所需的小包包装管材的转移。分别对接4条小包缓存与推出及2条大包包装机。

大包（编织袋缝纫）套袋机：对积集的小包管材进行包装。其中包含打印贴标、说明书与合格证投放、标签与袋口缝纫。打印贴标关联每根管材信息。

机器人码垛：对包装好的大包进行码垛。

性能参数：

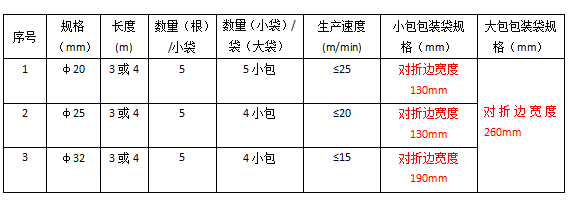

包装产品及规格：PPR直管管材
